產(chǎn)品介紹

ERM-FD101b 膠體二氧化硅（標(biāo)稱(chēng)80nm)標(biāo)準(zhǔn)品描述材料ERM-FD101b由懸浮在水溶液中的二氧化硅納米顆粒組成。該材料有10 mL預(yù)刻玻璃安瓿，包含約9 mL的懸浮液。

預(yù)期用途

ERM-FD101b 膠體二氧化硅（標(biāo)稱(chēng)80nm)的是檢查表征100nm左右顆粒尺寸分布的儀器和/或方法的性能，這些儀器或懸浮在液體介質(zhì)中，或沉積在合適的基底上。認(rèn)證值被認(rèn)為是真實(shí)值的可靠估計(jì)值，因此ERM-FD101b可用于校準(zhǔn)目的。在打開(kāi)前，安瓿應(yīng)輕輕倒置幾次，以確保懸浮液的均勻性，并重新懸浮任何沉淀的顆粒。在傾斜安瓿時(shí)，用食指輕輕拍打錐形部分，去除殘留在安瓿上部（錐形尖.端）的任何懸浮液。安瓿是預(yù)先評(píng)分的，可以通過(guò)拇指施加中等的壓力折斷錐形部分打開(kāi)。安瓿中的內(nèi)容物應(yīng)在打開(kāi)的當(dāng)天使用，并在每次測(cè)量前應(yīng)輕輕勻漿，不引入氣泡。

DLS方法：ERM-FD101b的等分應(yīng)按接收方式測(cè)量，即不稀釋。測(cè)量溫度應(yīng)在[25±5]°C范圍內(nèi)。分散介質(zhì)（水）在25°C下的粘度和折射率分別為0.8872mPa·s和1.330。當(dāng)不在25°C下進(jìn)行測(cè)試時(shí)，必須調(diào)整粘度的值。

CLS（濁度）法：ERM-FD101b的等分應(yīng)按接收方式測(cè)量，即不稀釋。二氧化硅顆粒的有效密度為2.0 g/cm3。樣品的溫度（比色皿法）或密度梯度（圓盤(pán)法）應(yīng)在[25°C，36°C]范圍內(nèi)。

電子顯微鏡方法：應(yīng)將材料轉(zhuǎn)移到合適的網(wǎng)格/基板上；干燥后，至少應(yīng)計(jì)算和測(cè)量250個(gè)大顆粒群的離散（非重疊）顆粒。如有必要，ERM-FD101b可以在將顆粒轉(zhuǎn)移到網(wǎng)格/基底之前用純凈水稀釋。

顆粒跟蹤分析：ERM-FD101b應(yīng)用純水(通過(guò)標(biāo)稱(chēng)孔徑為0.1μm的膜過(guò)濾)稀釋至適合用戶(hù)儀器的顆粒濃度。接收的或稀釋的二氧化硅懸浮液均不應(yīng)通過(guò)過(guò)濾、離心或超聲處理。測(cè)量溫度應(yīng)在[25±5]°C范圍內(nèi)

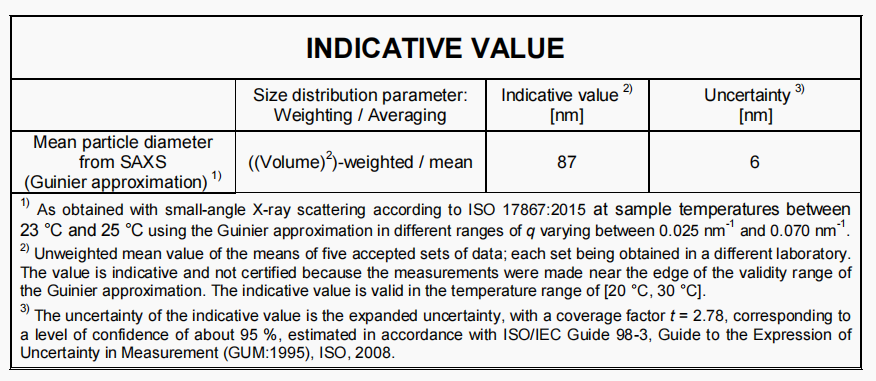

小角度x射線散射：ERM-FD101b應(yīng)按接收到的方式進(jìn)行分析，即不稀釋?zhuān)蛟诩兓邢♂?倍。測(cè)量溫度應(yīng)在[25±5]°C范圍內(nèi)。

儲(chǔ)存

ERM-FD101b 膠體二氧化硅（標(biāo)稱(chēng)80nm)標(biāo)準(zhǔn)品材料應(yīng)儲(chǔ)存在18°C±5°C。不能允許樣品凍結(jié)，因?yàn)檫@將不可逆地?fù)p害材料的完整性。然而，歐盟委員會(huì)不能對(duì)在客戶(hù)的場(chǎng)所儲(chǔ)存材料期間發(fā)生的變化負(fù)責(zé)，特別是對(duì)打開(kāi)的樣品。
