產(chǎn)品介紹

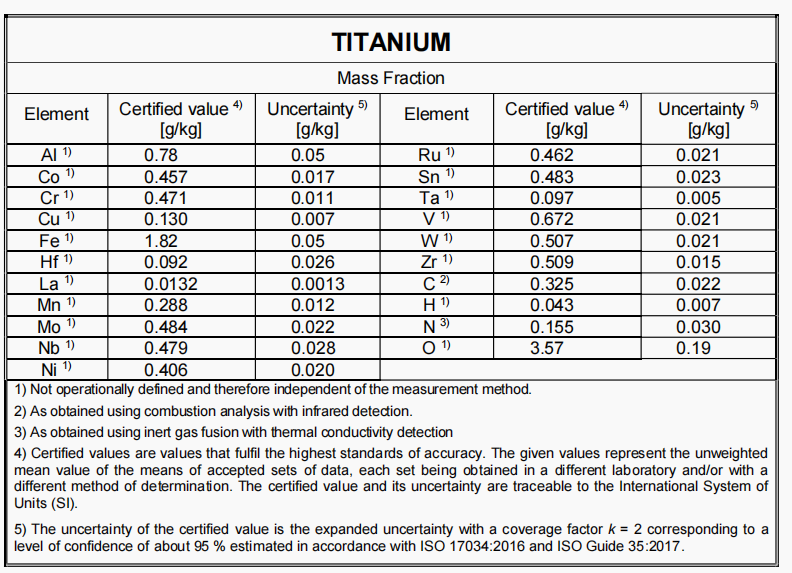

BCR-090A 鈦（圓盤）標準品材料描述該材料由一個直徑40 mm和高度20 mm的添加雜質(zhì)的圓盤組成。CRM代碼(ERM-EB090a)和個人樣品編號被刻在光盤上。

這些材料的主要目的是用于儀器的校準和評估方法的性能，即，為了檢查分析結(jié)果/校準的準確性。

微量金屬測定的使用說明：ERM-EB090a的氣缸表面在使用前應(yīng)通過拋光法進行清洗。應(yīng)注意不要污染氣缸表面。該材料適用于發(fā)光放電質(zhì)譜和火花分析。

C、H、N和O的測定：必要時，應(yīng)用冷卻的緩慢切割盤切割樣品，以避免加熱樣品。樣品在使用前需要進行脫脂處理。這可以通過在1份濃縮HF+4份濃縮硝酸的混合物中浸泡5-10秒（直到可見反應(yīng)）來實現(xiàn)。然后用水沖洗三次，然后用丙酮和干燥。必須注意保持浸泡時間足夠短，以避免h-質(zhì)量分數(shù)的增加。

或者，樣品也可以用丙酮脫脂。用丙酮沖洗樣品，然后風(fēng)干。非常小的H樣品攝入量(<100mg)，特別是與HNO3/HF蝕刻結(jié)合時，可能導(dǎo)致H值過高，因此對于H，建議樣品攝入量為150 mg及以上。樣品攝入量大于150 mg可能導(dǎo)致N和O值過低。

用作校準劑如果用于校準，在估計測量不確定度時應(yīng)考慮到認證值的不確定度。這些材料可用于質(zhì)量控制圖表。將crm用于質(zhì)量控制圖表具有在圖表中構(gòu)建真實性評估的附加價值。

儲存

BCR-090A 鈦（圓盤）標準品材料應(yīng)在黑暗中儲存在18±5°C。
