產(chǎn)品介紹

NIST SRM 1888b 硅酸鹽水泥(標(biāo)準(zhǔn)品)主要用于評(píng)估或校準(zhǔn)水泥和類似基質(zhì)材料的分析方法。一個(gè) SRM 1888b 單元由四個(gè)密封小瓶組成，每個(gè)小瓶包含大約 5 克波特蘭水泥，研磨后通過(guò) 75 μm（200 號(hào)）篩子。

認(rèn)證質(zhì)量分?jǐn)?shù)值：

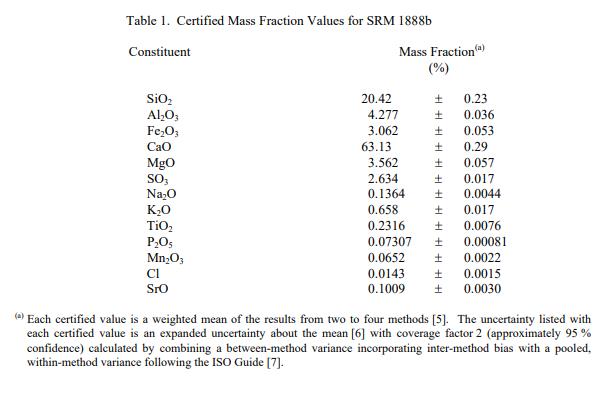

SRM 1888b 的 13 種成分的認(rèn)證值在表 1 中報(bào)告為收到時(shí)的質(zhì)量分?jǐn)?shù) [1]。 NIST 認(rèn)證值是 NIST 對(duì)其準(zhǔn)確性具有最高置信度的值，因?yàn)樗幸阎蚩梢傻钠顏?lái)源都已被調(diào)查或考慮在內(nèi) [2]。認(rèn)證值是根據(jù) NIST 和合作實(shí)驗(yàn)室使用附錄 A 中列出的儀器和經(jīng)典測(cè)試方法進(jìn)行的分析結(jié)果對(duì)真實(shí)值的當(dāng)前最佳估計(jì)。

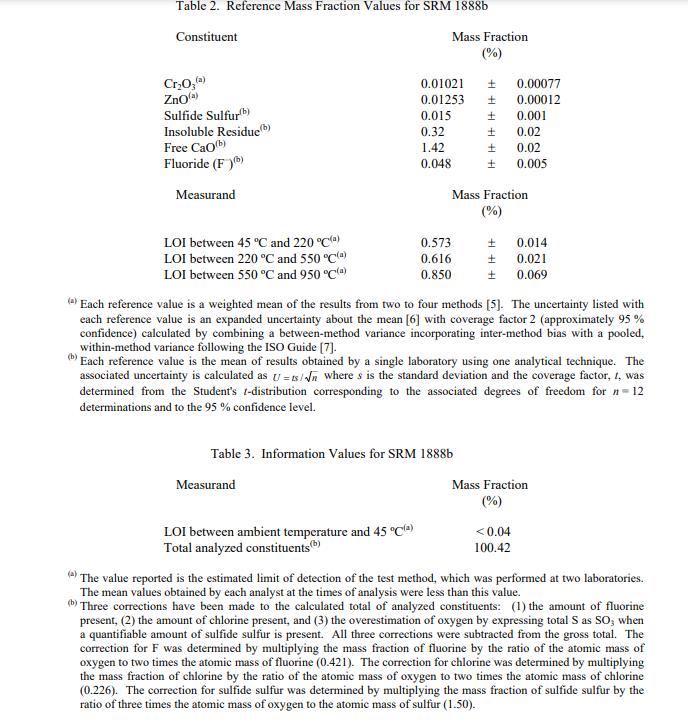

參考質(zhì)量分?jǐn)?shù)值：表 2 中報(bào)告了九種成分的參考值。參考值是未經(jīng)認(rèn)證的值，它是基于可用數(shù)據(jù)對(duì)真實(shí)值的最佳估計(jì)。這些值不符合 NIST 認(rèn)證標(biāo)準(zhǔn)，并且提供了相關(guān)的不確定性，這些不確定性可能僅反映測(cè)量再現(xiàn)性，可能不包括所有不確定性來(lái)源，或者可能反映多種分析方法之間缺乏足夠的統(tǒng)計(jì)一致性 [2]。

信息值：NIST SRM 1888b 硅酸鹽水泥(標(biāo)準(zhǔn)品)表 3 中報(bào)告了兩個(gè)信息值。信息值被認(rèn)為是 SRM 用戶感興趣的值，但沒(méi)有足夠的信息來(lái)評(píng)估與值相關(guān)的不確定性 [2]。

認(rèn)證到期：

SRM 1888b 的認(rèn)證有效期至 2025 年 6 月 1 日，在規(guī)定的測(cè)量不確定度范圍內(nèi)，前提是按照本證書(shū)中給出的說(shuō)明處理 SRM（參見(jiàn)“使用說(shuō)明”）。如果 SRM 損壞、污染或其他原因，則認(rèn)證無(wú)效修改的。

使用說(shuō)明

水泥粉具有吸濕性，建議采用以下程序。樣品應(yīng)在開(kāi)封后立即使用。要將分析測(cè)定與本分析證書(shū)中的認(rèn)證值聯(lián)系起來(lái)，應(yīng)使用至少 500 mg 的測(cè)試部分。小瓶應(yīng)立即重新蓋上并存放在干燥器中。當(dāng)樣品儲(chǔ)存在先前打開(kāi)的小瓶中后使用時(shí)，該樣品在 950 °C 下的總燒失量 (LOI)應(yīng)根據(jù) ASTM C 114 [3] 確定樣品的質(zhì)量，并針對(duì)高于本證書(shū)中報(bào)告的 950 °C 總 LOI 值的任何額外水分、結(jié)合水或碳酸鹽進(jìn)行校正（即，表中報(bào)告的單個(gè) LOI 值）。有關(guān)損失的更多信息，請(qǐng)參見(jiàn)附錄 B波特蘭水泥的點(diǎn)火。

制備和分析1：NIST SRM 1888b 硅酸鹽水泥(標(biāo)準(zhǔn)品)的材料是采用典型工業(yè)工藝制備的粉末形式。該材料在 NIST 在 M.P. 的指導(dǎo)下混合并裝瓶。 NIST 測(cè)量服務(wù)部的 Cronise。在 NIST 使用 X 射線熒光光譜法 (XRF) 進(jìn)行均勻性測(cè)試。對(duì)于大多數(shù)成分，材料異質(zhì)性較低，適合價(jià)值分配的目的。 NIST 進(jìn)行的定量測(cè)定包括 X 射線熒光光譜法 [4] 和熱重分析。合作實(shí)驗(yàn)室采用的方法包括 X 射線熒光光譜法、電感耦合等離子體發(fā)射光譜法 (ICP-OES) 和 ASTM C 114-09 水硬水泥化學(xué)分析標(biāo)準(zhǔn)測(cè)試方法 [3] 中給出的參考方法。完整列表請(qǐng)參見(jiàn)附錄 A。
